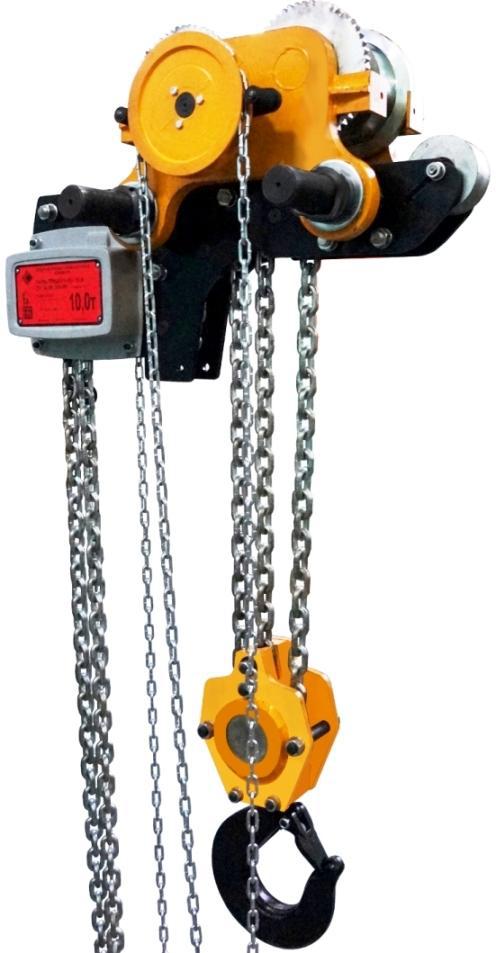

ТРШБМУ-10,0. Таль ручная передвижная г/п 10 000 кг.
|
 |
Таль ручная шестерённая передвижная цепная ТРШБМУ-0,5 с малой строительной высотой и высотой подъема груза 3, 6, 9 и 12м.
|
- Таль ручная шестерённая передвижная ТРШБМУ-10,0 с малой строительной высотой и поворотным кожухом тяговой цепи предназначена для подъёма и удержания груза массой до 10000 кг, а также для перемещения груза в поднятом положении по подвесному пути, и его опускания. Тали ТРШБМУ- имеют привод механизма передвижения.
- Ручная таль передвижная с малой строительной высотой ТРШБМУ-10,0 эксплуатируется в закрытом помещении и на открытом воздухе. Эксплуатация тали разрешается при температуре окружающей среды до минус 40 град С.
- Передвижная таль цепная шестеренная ТРШБМУ-10,0 монтируется на однорельсовых двутавровых балках с шириной полки от 130 до 310 мм.
- Тали шестереные ручные передвижные с малой строительной высотой ТРШБМУ-10,0 изготавливаются только в общепромышленном исполнении. Могут быть изготовлены под заказ во взрывобезопасном и пожаробезопасном исполнении (см. ниже).
|
Основные технические характеристики тали передвижной ТРШБМУ-10,0

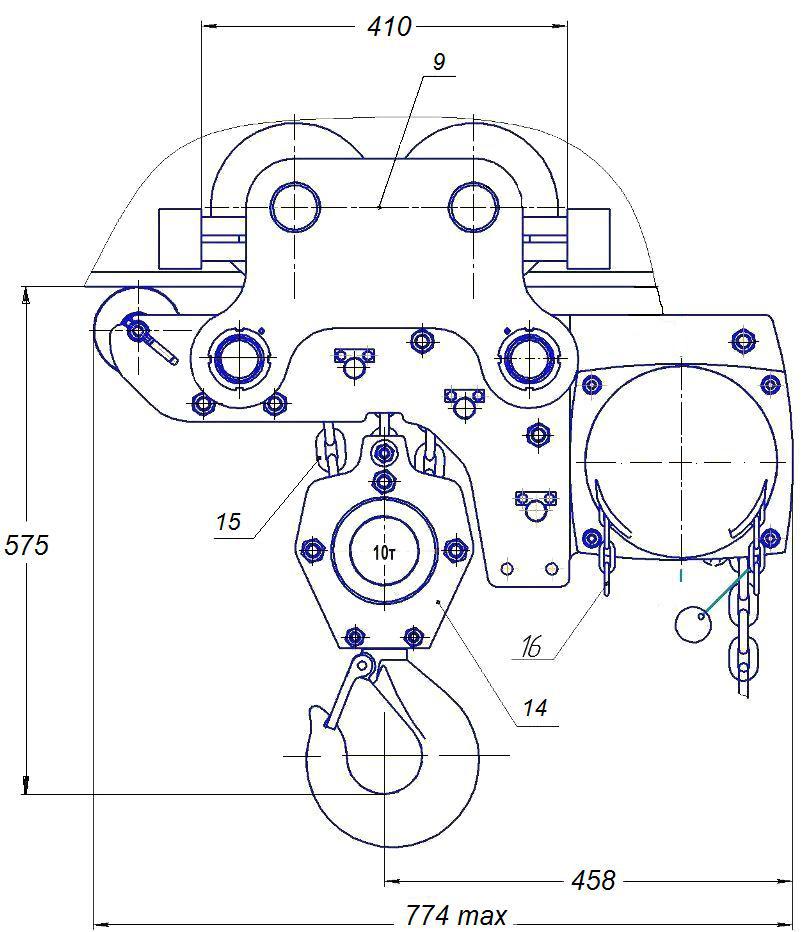

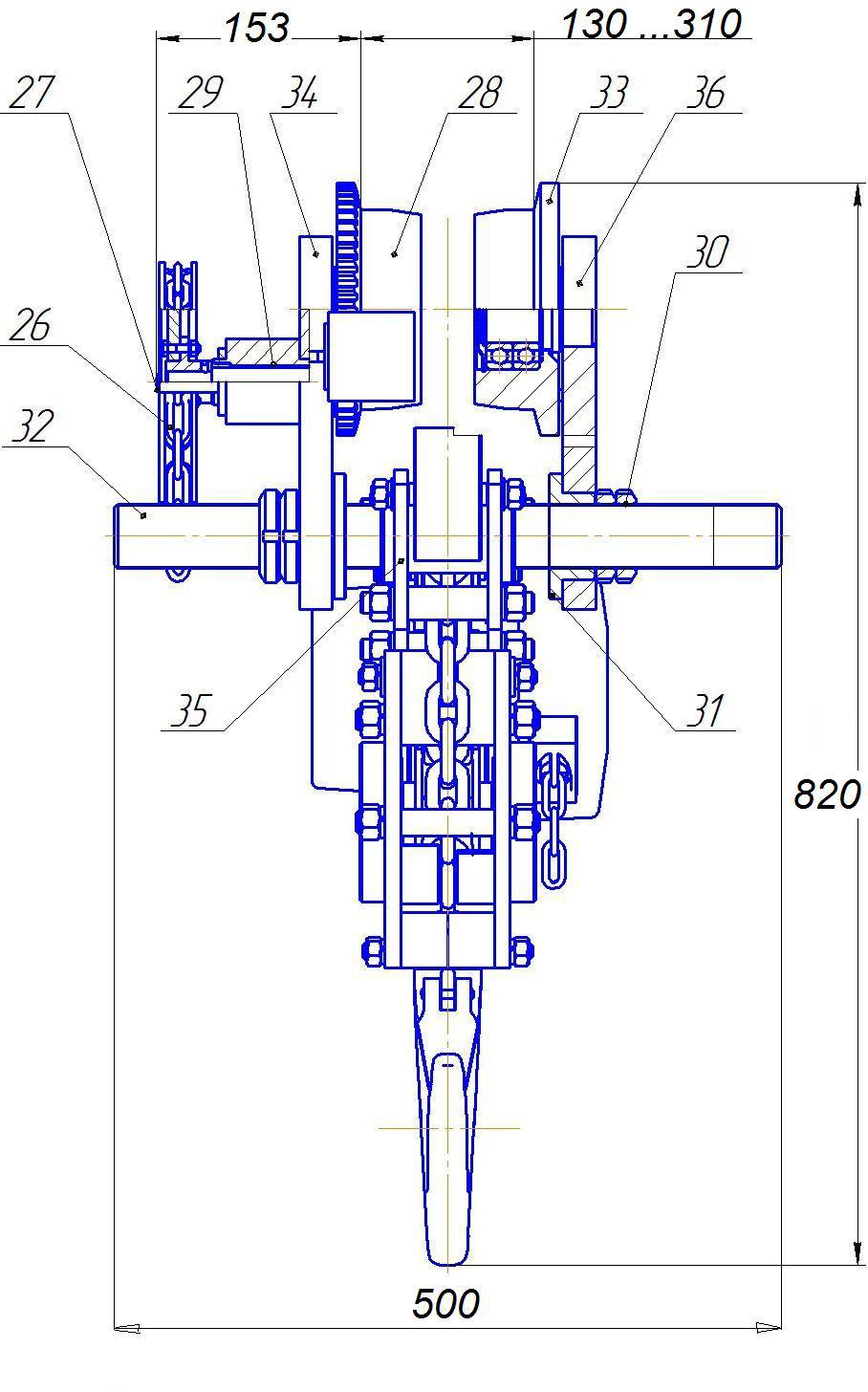

Таль (см. рис. выше) состоит из кошки 9, нижней подвески 14, грузовой цепи 15, тяговых цепей 16 и 26 и кожуха 6. Кошка 9 состоит из щек 34 и 36, распорки 35 с осями 32 крепления к корпусу тали. В щеке 36 на подшипниках качения установлены ведомые ролики 33. В щеке 34 смонтирован механизм передвижения, состоящий из тяговой звездочки 25, тяговой цепи 26, ограничителя цепи 27, ведущих роликов 28, на ребордах которых выполнены зубчатые венцы, входящие в зацепление с валом-шестерней 29.
Характеристика |
Значение |
Высота подъема груза, м |
Артикул |
Грузоподъемность тали, кг. |
10000 |
3 |
107173 |
Масса тали, без цепей, кг, не более |
150 |
6 |
107176 |
Тяговое усилие механизма подъема, Н, не более |
370 |
9 |
107179 |
Тяговое усилие механизма передвижения, Н, не более |
250 |
12 |
107172 |
Ход тяговой цепи при подъеме груза на 1м, м. |
270 |
|
|
Количество ветвей грузовой цепи |
3 |
|
|
Грузовая цепь |
10х30 |
|
|
Тяговая цепь |
5х26 |
|
|
Допускаесый уклон подвесного пути , мм на 1м пути, не более |
3 |
|
|
Радиус кривизны подвесного пути, м, не более |
3,85 |
|
|
Пожаробезопасное исполнение.
Таль пожаробезопасная ТРШБМУ-10,0 допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-86. Пример обозначения пожаробезопасной тали ТРШБМУ-10,0-П-IIа-У1.1 ТУ 24.09.785-00; где климатическое исполнение/ категория размещения по требованию заказчика и согласованию с производителем могут быть выполнены иные.
Таль взрывозащищенная передвижная ТРШБУп-Ex-10,0 применяется во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 (ГОСТ Р МЭК 60079-10-1-2008) (зоны классов ВIа, ВIг по классификации ПУЭ-7) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB и IIC температурных групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 60079-20-1-2011.
Тали ручные цепные передвижные ТРШБУп-Ex-10,0 сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" , что подтверждается СЕРТИФИКАТОМ СООТВЕТСТВИЯ.
ЗАПРЕЩАЕТСЯ! применение ручных передвижных талей ТРШАМУ и ТРШБМУ для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака, а также эксплуатация в химически активных средах.
